一、產品概述：
黑球溫度也稱為實感溫度,標志著人或物體在輻射熱環境中受輻射和對流熱綜合作用時,以溫度表示出來的實際感覺。由天諾環能儀器公司研制生產的HJWD-Q5黑球溫度傳感器采用進口溫度感測元件（可選用PT100鉑電阻、熱電偶），配合黑球可獲得標準黑球溫度值，其中可定制尺寸的薄壁黑球采用金屬球體加工，結合軍工級高輻射熱能吸收率的無光黑體涂層，可對光照和熱輻射具有很強的吸收和熱傳導效果，將測溫探頭放置于球體中心位置，通過萬用表等工具測得傳感器信號，通過人工計算獲得黑球溫度值；也可以配套天諾環能數據采集儀采集傳感器信號，自動通過線性關系進行數值計算，得到黑球溫度值。傳感器通過智能單片機處理技術，可以選配輸出RS485數字信號，具有耗電低，精度高，性能穩定等特點。傳感器配置有安裝底座，可固定在墻壁或支架上，便于觀測。 “黑球”（BlackGlobe）溫度傳感器采用獨特的球體式結構，能夠對傳感器周圍的濕球黑球溫度（Wet Bulb Globe Temperature，WBGT）進行測量。濕球黑球溫度指數是綜合評價人體接觸作業環境熱負荷的一個基本參量，它將溫度、濕度、輻射熱和風的觀測值轉換為一個綜合指數，可用來評價在整個工作周期中人體所受的熱強度，而不適宜于評價短時間內或熱舒適區附近的熱強度。較高的濕球黑球溫度可能導致人體出現熱應激反應。熱應激（Heat Stress）是指在高環境溫度中的機體對熱環境對機體提出的任何要求所做的非特異性的生理反應的總和。它能阻礙身體正常散熱，引起熱緊張的條件刺激。
▲HJWD-Q5黑球溫度傳感器（熱電偶測溫線） ▲HJWD-Q5黑球溫度傳感器（鉑電阻測溫芯片） 二、技術參數：
1、測溫元件：采用原裝進口測溫元件（鉑電阻芯片 或 熱電偶測溫線）
2、測量范圍：-40℃～+120℃
3、測量精度：±0.1℃
4、黑球直徑：Ф50mm / Ф100mm / Ф150mm/ Ф200mm/ Ф300mm
5、安裝底座：方盒底座或鋼架底座，二選一，如圖。
6、方盒底座尺寸：83×58×33（mm）帶雙耳，壁厚3mm，ABS材質
7、鋼架底座尺寸：150×110×20（mm）帶雙孔，壁厚3mm，不銹鋼材質
8、防護等級：可達到IP67防護標準；
9、供電電壓：DC 12～24V（當電流信號/數字信號時）
10、輸出信號：電阻信號，或 電壓信號0～2.5V，或 電流信號4～20mA；
或：RS-485數字信號，支持標準MODBUS通訊協議；或 熱電偶測溫線。
11、傳感器工作環境：溫度-40℃～+80℃，濕度：1～95%RH

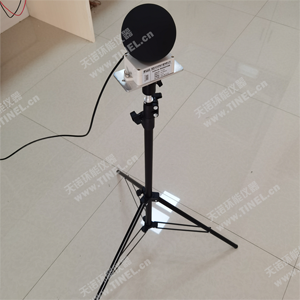

12、觀測支架（可選配）：黑球測溫支架為落地三腳式結構，有碳鋼支架（TNL-J22型）和白鋼支架（TNL-J28型）兩種可選配，碳鋼支架高度0.9m～2.2m可伸縮調節，白鋼支架高度1m～2.8m可伸縮調節，傳感器均可水平安裝于支架頂端。如需調整為其它角度測量，支架頂端可選配360度方向旋轉固定的萬向云臺調節器，三角形展開結構穩定，全金屬材料加工，美觀耐用且便于攜帶。 |
