一、基本描述：
TBQ-2C天空總輻射表是一款測量接收地球平面上太陽輻照度的總輻射傳感器，主要用來測量波長范圍為0.28～3.2微米的太陽總輻射，如水平向下放置可測量反射輻射，加散射遮光環可測量散射輻射。
TBQ-2C天空總輻射表可廣泛應用于氣象探測、大氣環境監測、氣候觀測、太陽能利用、農業、建筑物理研究等太陽輻射能量的測量。
二、測量原理：

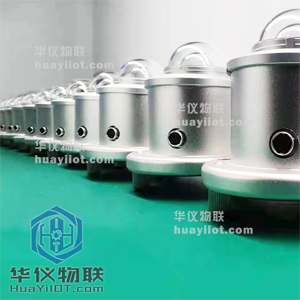

TBQ-2C天空總輻射表由雙層玻璃罩、無光感應元件、PP遮陽傘、鋁合金表體、水平儀、信號線等部分組成。感應元件是該表的核心部分，它由快速響應的繞線電鍍式熱電堆組成。感應面涂3M無光黑漆，感應面為熱結點，當有陽光照射時溫度升高，它與另一面的冷結點形成溫差電動勢，該電動勢與太陽輻射強度成正比。為減小溫度的影響則配有溫度補償線路，為了防止環境對其性能的影響，則用經過精密的光學玻璃加工而成的雙層濾光罩加以防護。
TBQ-2C天空總輻射表輸出輻射量(W/m2)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W·m-2)，每個傳感器分別給出標定過的靈敏度系數。
三、 技術指標：
太陽光譜范圍 280～3200nm
輻照度測量范圍 0～2000W/m2
靈 敏 度 7～14μV/W.m-2
響應時間 ≤15秒(95%)
內 阻 約 350Ω
年穩定度（年變化量） ＜±2%
熱輻射零點偏移 ±10W/m2
溫度變化零點偏移 ±10W/m2
非 線 性 ±1.5%
防護等級 IP67標準
溫度誤差 ≤±2%(-10°～+40°)
輸出信號 0～20mV信號，或外置：4～20mA電流信號；RS485數字信號。
測試精度 ＜5%
重 量 約 0.5kg
工作環境溫度 -50℃～+60℃
工作環境濕度 0%～90%RH
四、安裝與使用：
天空總輻射表應安裝在四周空曠，感應面以上沒有任何障礙物的地方。然后將輻射表電纜插頭正對北方，調整好水平位置，將其牢牢固定，再將輻射表輸出信號線與天諾環能數據采集儀相連接，即可觀測。最好將電纜牢固地固定在安裝架上，以避免線纜斷裂或在有風天發生信號間歇中斷現象。 五、注意事項：
1、玻璃罩應保持清潔，要經常用軟布或毛皮擦試。
2、玻璃罩不可拆卸或松動，以免影響測量精度。 |
